寧波市區清水環通一期工程江東北區污水處理廠再生水回用工程為增加河網水環境用水量，提升河網水體透明度及水體質量，配套新建廠內泵站1座，新建河道攔河鋼壩2座，新建再生水回用管道約1.1km，管道直徑約DN1000。水泵加壓后，通過引水管道將廠內的水引至廠區外，與廠外的的輸水管道相接，管道沿后西河布置，并在直落河與明一河中設置兩個排口，出口各設置一座閥門井及一座攔河鋼壩。同時在直落河排口下游、明一河排口下游新建生態水源涵養區4.9km，配套岸線修復若干。

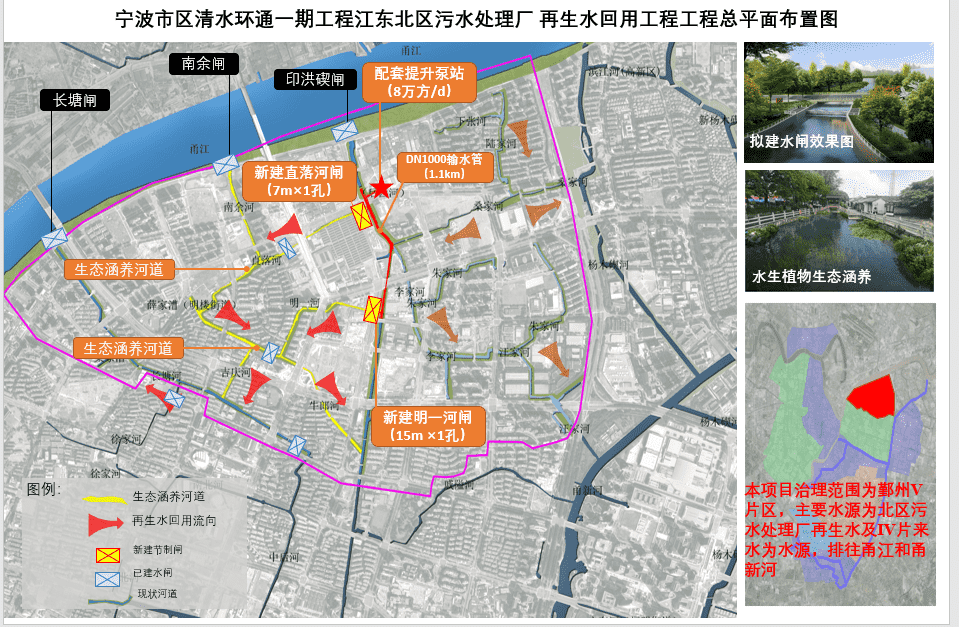

圖2-1  江東北區污水處理廠再生水回用工程布置圖

本工程完成測繪工作完成E級GPS控制點21個，特征高程點70個，四等水準測量約25公里；1:500地形測量約1.694平方公里，其中，陸域地形約1.542平方公里，水域地形約0.152平方公里；1:200橫斷面測量約15.78公里，水域側掃15公里，淺剖測量15公里。

投入一臺大疆經緯M300RTK無人機、3臺GPS接收機、1臺全站儀數臺、一套淺地層剖面儀等設備。本次測量除常規工程測量外，還與其他合作單位共同探討和研究了淺地層剖面儀在內河河道清淤測量中的應用，通過科學、精準的淺地層剖面儀替代傳統清淤中測桿法，實現河道淤泥的科學探測，淤泥厚度及地質情況的可視化。
